وحدة تعويم الهواء المذاب المدمجة المثبتة على هيكل لتركيب محدود المساحة

وحدة تعويم الهواء المذاب المدمجة المثبتة على هيكل لتركيب محدود المساحة

اسم العلامة التجارية:	ECER
رقم الموديل:	إيسير-داف-CP30
الـ MOQ:	1 مجموعة
السعر:	USD 4,500 - 22,000 / Set
وقت التسليم:	15-25 يوم عمل
شروط الدفع:	ل / c، / تي تي، ويسترن يونيون، بايبال

معلومات تفاصيل

وصف المنتج

معلومات تفاصيل

مكان المنشأ:

شاندونغ، الصين

إصدار الشهادات:

CE, ISO 9001

إجمالي الطاقة:

1.5 - 5.5 كيلو واط

تحميل السطح:

6 - 8 م³/(م²·ساعة)

أبعاد الانزلاق:

2.5 × 1.5 م (الأصغر)

معدل التدفق:

1 - 30 م3/ساعة

الارتفاع الإجمالي:

2.4 - 3.0 م

إزالة الفولاذ المقاوم للصدأ:

≥ 88%

تفاصيل التغليف:

مجموعة انزلاقية مغلفة بالانكماش ذات رفع واحد

القدرة على العرض:

40 مجموعة في الشهر

إبراز:

وحدة تعويم الهواء المذاب المدمجة

آلة تعويم موفرة للمساحة

نظام معالجة تعويم الهواء المذاب المعياري

وصف المنتج

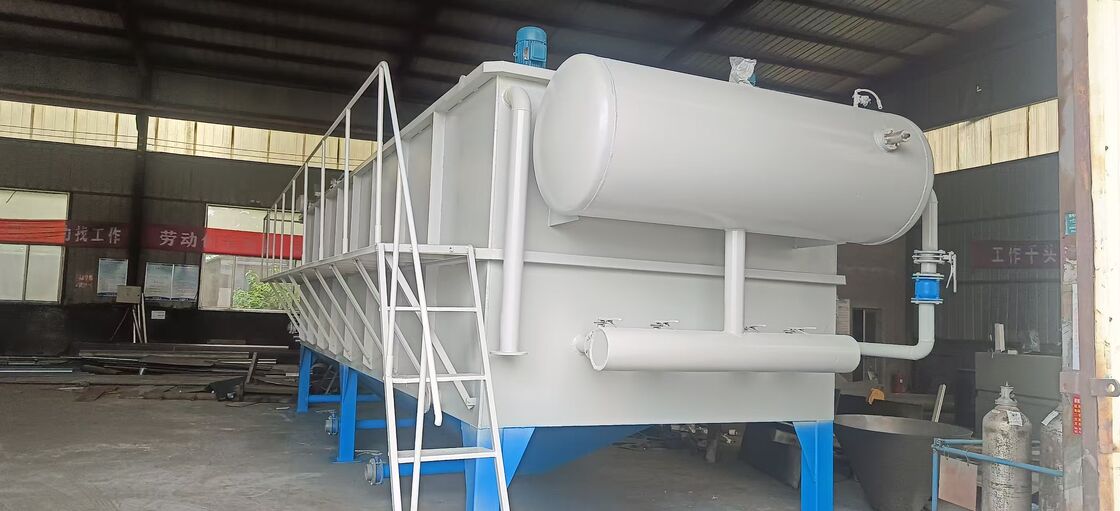

وحدة التعويم بالهواء المذاب المدمجة المثبتة على هيكل فولاذي للمساحات المحدودة

تم تصميم وحدة التعويم بالهواء المذاب المدمجة المثبتة على هيكل فولاذي هذه خصيصًا للتركيبات التي تكون فيها مساحة الأرض المتاحة محدودة ويكون النشر السريع أولوية. تم تجميع نظام المعالجة بالكامل بما في ذلك خلية التعويم، ودائرة تشبع الهواء المذاب، ومحطات جرعات المواد الكيميائية، ولوحة التحكم مسبقًا على هيكل فولاذي واحد بقياس لا يقل عن 2.5 متر طولًا، مما يتيح التركيب داخل غرف المعدات الحالية، أو وحدات المعالجة المعبأة في حاويات، أو منصات الميزانين دون الحاجة إلى ملحقات بناء مخصصة.

الميزات الرئيسية

بصمة هيكل مدمجة للغاية: تم تركيب النظام بالكامل على هيكل فولاذي واحد يبدأ من 2.5 × 1.5 متر فقط، ويشغل ما يصل إلى 60 بالمائة أقل من مساحة الأرض مقارنة بتكوينات DAF التقليدية ذات التصنيف المكافئ.
هندسة عمودية مكدسة: يضاعف وضع وعاء الهواء المذاب المرتفع الموفر للمساحة مع خزانات المواد الكيميائية المدمجة في الإطار سعة المعالجة ضمن بصمة أفقية مخفضة دون التضحية بالوصول للصيانة.
تصميم هيدروليكي عالي المعدل: تحافظ هندسة الصفائح الأميل المحسنة وتكوين حاجز توزيع المدخل على هيدروليكا تدفق سد مستقرة عند معدلات تحميل السطح التي تصل إلى 8 متر مكعب/(متر مربع*ساعة) لتحقيق إنتاجية مكافئة للوحدات الأكبر.
اتصالات حافة هيكل واحدة: تنتهي جميع توصيلات المرافق بما في ذلك المدخل، والمخرج، وتصريف الحمأة، وتغذية المواد الكيميائية، والهواء المضغوط، والطاقة الكهربائية في وجه واحد للهيكل يمكن الوصول إليه مع وصلات شفة أو وصلات سريعة محددة بوضوح.
نقاط رفع جاهزة للرافعة الشوكية: تسمح حلقات الرفع المدمجة وجيوب الرافعة الشوكية على إطار قاعدة الهيكل بالوضع باستخدام معدات مناولة المواد القياسية دون الحاجة إلى رافعة أو معدات رفع متخصصة.
أبعاد متوافقة مع الحاويات: تم تصميم الموديلات القياسية لتناسب الأبواب المزدوجة وداخل أبعاد حاويات الشحن ISO الداخلية، مما يتيح النقل الدولي الفعال من حيث التكلفة وسيناريوهات النشر المتنقلة.
ألواح وصول بدون أدوات: توفر فتحات الفحص المفصلية مع مزالج ربع دورة وصولًا سريعًا إلى جميع المكونات الداخلية للفحص والتنظيف الروتيني دون الحاجة إلى أدوات صيانة متخصصة.

المواصفات الفنية

المعلمة	المواصفات
سلسلة الموديل	سلسلة ECER-DAF-CP
نطاق معدل التدفق	1 - 30 متر مكعب/ساعة
أبعاد الهيكل (طول × عرض)	2.5 × 1.5 متر (أصغر موديل)
الارتفاع الإجمالي المثبت	2.4 - 3.0 متر
معدل تحميل السطح	6 - 8 متر مكعب/(متر مربع*ساعة)
تقليل مساحة الأرض	حتى 60% مقابل DAF التقليدي
كفاءة إزالة المواد الصلبة العالقة	≥ 88%
كفاءة إزالة الزيت	≥ 82%
إجمالي الطاقة المثبتة	1.5 - 5.5 كيلو واط
نوع الاتصال	وصلات شفة حافة واحدة
مادة الخزان	فولاذ كربوني مطلي بالإيبوكسي / خيار SS304

التطبيقات

تعد وحدة DAF المدمجة المثبتة على هيكل فولاذي الحل الأمثل للمنشآت ذات المساحة المحدودة التي لا يمكنها استيعاب معدات معالجة مياه الصرف الصحي التقليدية ذات البصمة الكبيرة. تقوم ورش تصنيع المعادن الصغيرة والمتوسطة الحجم ذات المساحة المحدودة بين آلات الإنتاج بتركيب هذه الوحدات لمعالجة مياه الصرف الناتجة عن غسالات الأجزاء ومياه الصرف المبردة دون التضحية بمساحة التصنيع القيمة. تقوم غرف الميكانيكا في أقبية المباني التجارية التي تخدم المطاعم والمقاهي وقاعات الطعام في التطورات السكنية العالية في المناطق الحضرية بنشر الوحدات المدمجة لتلميع مياه الصرف الناتجة عن مصائد الشحوم في المطابخ قبل تصريفها إلى شبكات الصرف الصحي البلدية. تقوم شركات خدمات معالجة مياه الصرف الصحي المتنقلة بتركيب وحدات الهيكل هذه على مقطورات أو داخل حاويات شحن للاستجابة السريعة للمعالجة المؤقتة في مشاريع تجفيف مواقع البناء، وعمليات الاستجابة للطوارئ للانسكابات، وتركيبات المعسكرات الصناعية النائية. يستخدم مشغلو السفن البحرية بما في ذلك السفن السياحية، والمنصات البحرية، وناقلات التجريف التصميم الموفر للمساحة لمعالجة مياه الصرف في قاع السفينة على متنها في حجرات غرف المحركات الضيقة حيث تكون كل متر مربع من مساحة السطح ذات قيمة عالية. تقدر مصانع تجريب الأدوية ومرافق البحث التي تتطلب معالجة على نطاق صغير لتيارات مياه الصرف الصحي المختبرية البصمة المدمجة التي تناسب الممرات الخدمية وغرف الخدمة الحالية دون الحاجة إلى تعديلات في المنشأة أو تصاريح بناء.

التعبئة وضمان الجودة

تخضع كل وحدة DAF مدمجة مثبتة على هيكل فولاذي لاختبار رطب كامل في المصنع بالماء للتحقق من جميع الوظائف الميكانيكية والهيدروليكية والكهربائية قبل تغليف الهيكل بالانكماش وتجهيزه للشحن. يتم شحن تجميع الهيكل بالكامل كرفع واحد، مما يلغي الحاجة إلى التجميع في الموقع للمكونات المنفصلة ويقلل وقت التشغيل إلى يوم واحد من توصيل المرافق والتحقق من التشغيل. يوفر غطاء شحن مقاوم للعوامل الجوية حماية للأجهزة والعلب الكهربائية أثناء التخزين الخارجي في موقع الوجهة. تشمل مستندات التسليم رسومات الأبعاد النهائية للهيكل، ومخططات توصيل المرافق مع توصيات لحجم الأنابيب، وقائمة تحقق سريعة للتشغيل، وشرائح عرض تدريب المشغلين، وجدول صيانة وقائية منظم حسب المهام الأسبوعية والشهرية والربع سنوية. يغطي ضماننا القياسي لمدة 12 شهرًا جميع المكونات المثبتة على الهيكل ضد عيوب التصنيع. نوفر اختبارات شاهدة اختيارية في المصنع حيث يمكن لممثلي العملاء مراقبة اختبار الأداء في منشأتنا قبل الشحن، بالإضافة إلى دعم التشغيل عن بعد بالفيديو لتوجيه الموظفين في الموقع خلال إجراءات بدء التشغيل عبر مؤتمر فيديو مباشر مع فريق الهندسة لدينا.
