| اسم العلامة التجارية: | ECER |
| رقم الموديل: | إيسير-داف-PLC100 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 12,000 - 55,000 / Set |
| وقت التسليم: | 25-40 أيام العمل |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |

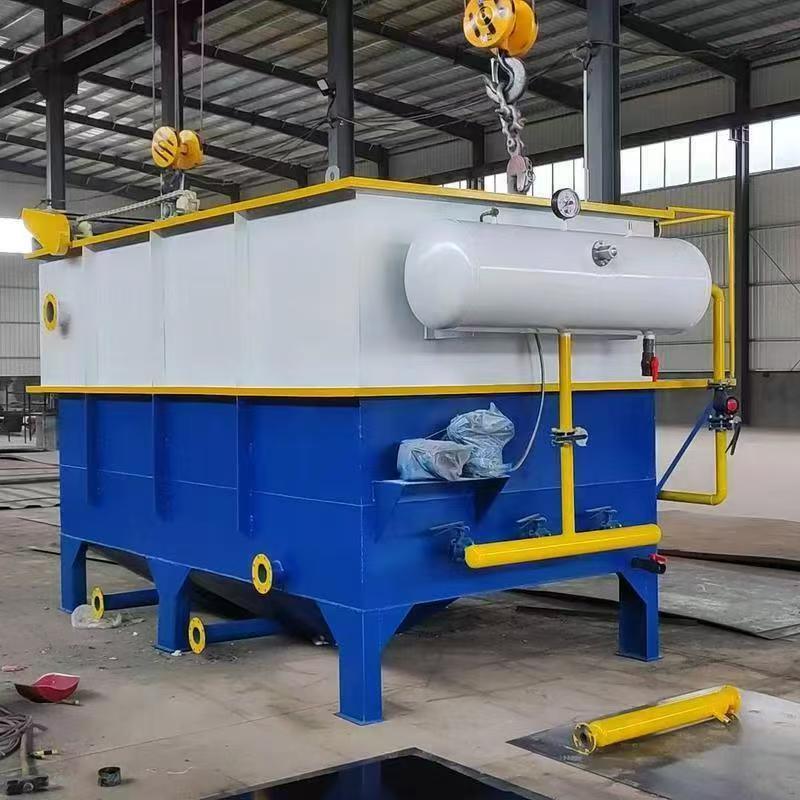

يقدم جهاز تعويم الهواء المذاب بالكامل الآلي الذي يتم التحكم فيه بواسطة PLC الأتمتة الذكية لمعالجة مياه الصرف الصناعي، مما يتيح التشغيل غير المراقب على مدار الساعة طوال أيام الأسبوع مع تحسين العملية في الوقت الفعلي. في قلب بنية التحكم توجد وحدة تحكم منطقية قابلة للبرمجة من Mitsubishi متصلة بشاشة لمس ملونة HMI مقاس 7 بوصات توفر للمشغلين وصولاً سهلاً إلى جميع معلمات النظام وبيانات الاتجاه التاريخية وتشخيصات الإنذار.
تقوم وحدة التحكم المنطقية القابلة للبرمجة بمراقبة متغيرات العملية الحرجة باستمرار بما في ذلك معدل تدفق المدخلات، ودرجة الحموضة، والأكسجين المذاب، وضغط تشبع الهواء، وعمق طبقة الحمأة، وعكارة المخرج من خلال شبكة من أجهزة الاستشعار الصناعية ذات مخرجات تناظرية 4-20 مللي أمبير. بناءً على هذه المدخلات في الوقت الفعلي، تقوم وحدة التحكم تلقائيًا بضبط معدلات ضربات مضخة الجرعات الكيميائية، ونسبة إعادة تدوير الهواء المذاب عبر التحكم في سرعة VFD، وتوقيت دورة الكاشطة للحفاظ على أداء فصل مثالي بغض النظر عن ظروف المدخلات المتقلبة.
تسجل وظيفة تسجيل البيانات المدمجة جميع معلمات التشغيل على فترات قابلة للتكوين من قبل المستخدم، مما ينشئ سجلاً تدقيقياً دائماً لتقارير الامتثال التنظيمية. تتيح إمكانية الوصول عن بُعد عبر منفذ Ethernet صناعي مع بوابة خلوية اختيارية 4G المراقبة خارج الموقع، وإشعارات الإنذار عبر الرسائل القصيرة أو البريد الإلكتروني، واستكشاف الأخطاء وإصلاحها عن بُعد من قبل مهندسي المصنع دون الحاجة إلى زيارة الموقع.
| المعلمة | المواصفات |
|---|---|
| سلسلة الموديل | سلسلة ECER-DAF-PLC |
| نطاق معدل التدفق | 5 - 100 متر مكعب/ساعة |
| ماركة وحدة التحكم | S7-1200 أو Mitsubishi FX5U |
| شاشة HMI | شاشة لمس ملونة مقاس 7 بوصات (IP65 أمامي) |
| نوع منطق التحكم | منطق السلم مع حلقات PID |
| أنواع مدخلات المستشعر | 4-20 مللي أمبير، 0-10 فولت، RS-485 Modbus RTU |
| بروتوكولات الاتصال | Ethernet/IP، Modbus TCP، Profinet |
| سعة تسجيل البيانات | 12 شهرًا على فترات دقيقة واحدة |
| إشعار الإنذار | رسائل قصيرة، بريد إلكتروني، صوتي ومرئي محلي |
| تصنيف حماية الغلاف | IP65 (جاهز للتركيب الخارجي) |
| الطاقة الإجمالية | 4.0 - 15 كيلو واط |
يعد نظام DAF المؤتمت بواسطة PLC الخيار المفضل للمنشآت التي يكون فيها تقليل انتباه المشغل وتعظيم اتساق العملية أهدافًا تشغيلية حرجة. تعتمد مصانع معالجة الأغذية واسعة النطاق ذات نوبات الإنتاج المتعددة على التشغيل الآلي بالكامل للحفاظ على جودة المخرج خلال انتقالات الموظفين دون الحاجة إلى مشغلين متخصصين في معالجة مياه الصرف الصحي في كل نوبة.
تستفيد معسكرات التعدين عن بُعد ومنشآت حقول النفط في المواقع ذات الوصول المحدود إلى العمالة الماهرة من إمكانيات المراقبة والتشخيص عن بُعد التي تسمح للدعم الهندسي المركزي بإدارة أنظمة معالجة موزعة متعددة من غرفة تحكم واحدة. تستخدم منشآت تصنيع الإلكترونيات التي تتطلب جودة مياه متسقة للغاية لغسيل الأجزاء وعمليات تحضير الأسطح التحكم التلقائي في الجرعات الكيميائية للحفاظ على نطاقات معلمات ضيقة على الرغم من جداول الإنتاج المتغيرة.
تدمج محطات معالجة المياه البلدية وحدات DAF المؤتمتة هذه في شبكات SCADA الخاصة بها، مما يسمح للمشغلين المركزيين بمراقبة والتحكم في مرحلة المعالجة المسبقة جنبًا إلى جنب مع عمليات الترشيح والتطهير من واجهة موحدة. تنشر مقدمو خدمات معالجة مياه الصرف الصحي المتعاقدون هذه الأنظمة في مواقع العملاء بموجب ترتيبات البناء والتشغيل، باستخدام المراقبة عن بُعد لإدارة التركيبات المتعددة بكفاءة مع الحد الأدنى من تكاليف فنيي السفر مع توفير أداء معالجة مضمون لعملائهم الصناعيين.
يخضع كل نظام DAF يتم التحكم فيه بواسطة PLC لاختبار تكامل شامل في المصنع حيث يتم التحقق من صحة جميع حلقات التحكم، ومعايرة المستشعرات، وواجهات الاتصال مقابل بيئة عملية محاكاة قبل الشحن. يتم شحن لوحة التحكم كتجميع مسبق الأسلاك ومختبر بالكامل يتطلب فقط توصيلات الطاقة الميدانية والمستشعرات أثناء التثبيت.
يتم تعبئة المعدات الميكانيكية في صندوق من الخشب الرقائقي البحري المقوى بينما يتلقى الغلاف الكهربائي تغليفًا إضافيًا مقاومًا للماء وحماية من المجففات. تشمل الوثائق المخططات الكهربائية الكاملة مع قوائم الإدخال/الإخراج، ونسخة احتياطية من برنامج PLC على محرك أقراص USB، وملف مشروع HMI، وشهادات معايرة المستشعرات، ورسم تخطيطي لبنية الشبكة، ودليل تشغيل خطوة بخطوة.
يغطي الضمان القياسي الخاص بنا 12 شهرًا من التشغيل الخالي من العيوب لكل من المكونات الميكانيكية والكهربائية. يشمل الضمان الممتد الاختياري واتفاقيات مستوى الخدمة فحوصات صحة النظام عن بُعد ربع سنوية، وصيانة وقائية في الموقع سنوية، ووقت استجابة عن بُعد مضمون لمدة 4 ساعات للإنذارات الحرجة لضمان أقصى قدر من توفر النظام لعمليات معالجة مياه الصرف الصحي الحرجة لإنتاجك.
